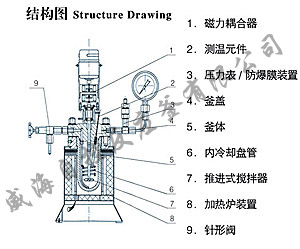

一）高壓反應釜由反應容器、攪拌器及傳動系統、冷卻裝置、安全裝置、加熱爐等組成。
1、 釜體、釜蓋采用1Cr18Ni9Ti不銹鋼加工制成，釜體通過螺紋與法蘭聯接，釜蓋為正體平板蓋，兩者由周向均布的主螺栓、螺母緊固聯接。
2、 高壓釜主密封口采用A型的雙線密封，其余密封點均采用圓弧面與平面、圓弧面與圓弧面的線接觸的密封形式，依靠接觸面的高精度和光潔度，達到良好的密封效果。
3、 釜體外裝有桶型碳化硅爐芯，電爐絲穿于爐芯中，其端頭由爐殼側下部穿出，通過接線螺柱，橡套電纜與控制器相連。
4、 釜蓋上裝有壓力表，爆破膜安全裝置，汽液相閥，溫度傳感器等，便于隨時了解高壓釜釜內的反應情況，調節釜內的介質比例，并確保安全運行。
5、 聯軸器主要由具有很強磁力的一對內、外磁環組成，中間有承壓的隔套。攪拌器由伺服電機通過聯軸器驅動。控制伺服電機的轉速，便可達到控制攪拌轉速的目的。
6、 隔套上部裝有測速線圈，連成一體的攪拌器與內磁環旋轉時，測速線圈便產生感應電動勢，該電勢與攪拌轉速相應，該電勢傳遞到轉速表上，便可顯示出攪拌轉速。
7、 磁聯軸器與釜蓋間裝有冷卻水套，當操作溫度較高時應通冷卻水，以及磁鋼溫度太高而退磁。
8、 高壓釜軸承采用1Cr18Ni9Ti不銹鋼軸承或高強電化石墨，耐摩損，且維修周期長。
二）控制器
1、 外殼采用標準鋁合金機箱，上蓋可以向后抽出，便于維護和檢修。面板裝有溫度數顯表、電壓表、轉速表以及控制開關和調節旋鈕等，供操作者操作使用。
2、 電氣原理：攪拌控制電路的電子元件均組裝在一塊線路板上，采用雙閉環控制系統，具有調速精度高、轉速穩定、抗干擾能力強等特點，并且具備限制超速、過流等完善的保護功能，調節“調速” 旋鈕即可改變直流電機的直流電壓，從而改變電機的轉速，達到控制攪拌速度的目的。
3、 加熱電路中采用固態繼電器（俗稱調壓塊）調壓，使加熱電路趨于簡單化，只要調節“調壓” 旋鈕即可調節加熱功率，同時，加熱電路的控制部分配備智能化數顯表，使之加熱溫度根據工藝的要求隨意調速，并且控制溫度精度極高（詳見溫度表使用說明書）。
4、 高壓釜所有外接引線均從后面板通過防水接頭由控制器內的接線端子引出。
